Tuotteen Kuvaus:
1) kaksiruuviekstruuderi
PVC-putkien tuotantolinjalla on pitkä L / D, korkean hyötysuhteen ruuvi, korkea puristuskapasiteetti, tasainen pehmitys. Suulakepuristimen ja koneen ulkopuolisen moottorin moottorit ottavat tuodut AC / DC-invertterit nopeuden säätimiksi.
2) Suulakepuristuspään
PVC-putkien tuotantolinja on spiraalityyppi, hyvä kalibrointi tekee laadukkaasta putkituotannosta.
Sisälämmitysjärjestelmä, erittäin tehokas, helppo suulakepuristus. Pronssikalibraattorit voivat tehdä putkista nopean kalibroinnin ja jäähdytyksen.
3) Tyhjiökalibrointisäiliö ja vesisuihkutusjäähdytyssäiliö
hyväksyy edistyneen veden kierron, korkeapainejäähdytysjärjestelmän, joka on asennettu tyhjiöasteen säätölaitteella ja automaattisella veden lämpötilan ja veden tason säätöjärjestelmällä.
4) Kuljetuslaite
hyväksyy toukkatyypin, joka sisältää kaksikynttötyypit, kolmen kynsityypit, nelikynttötyypit, kuuden kynsityypit, kahdeksankynttäiset tyypit, kymmenen kynsityypit, kaksitoista kynsityypit jne., sopivat erikokoisille putkille.
5) Leikkauskone
Raaputtamatonta leikkausta, sahausta tai planeettaleikkausta voidaan käyttää, tarkka leikkaus, luotettava ominaisuus, korkea hyötysuhde. Mittarilaskulaite on myös asennettu.
Pääparametri:
| Ekstruuderin malli | SJSZ-50/105 | SJSZ-55/110 | SJSZ-65/132 | SJSZ-80/156 | SJSZ-92/188 |
| Ajomoottori (kw) | 15 | 37 | 37 | 55 | 90 |
| Putken halkaisija-alue (mm) | 16-40 | 20-110 | 50-200 | 200-400 | 400-630 |
| Vesipumppu | 3kw | 4kw | 5,5 kW | 5,5 kW X 2 kpl | 7,5 kW X 2 kpl |
| Tyhjiöpumppu | 2,2 kW X 2 kpl | 4kw | 4kw | 4kw X 2kpl | 7,5 kW 5,5 kW X 2 kpl |
| Kaliiperi pituus (mm) | 5000 | 6000 | 6000 | 8000 | 6000, 3000 |
| Vesijäähdytyssäiliö | Ei | Ei | 5000 | 6000 | 100000 |
| Nostomoottori | 0,75 kW 4 kpl | 2,2 kW | 3,7 kW | 7,5 kW | 18,5 kW |
| Nostohihna | 4kpl | 2kpl | 2kpl | 4kpl | 6kpl |
| Leikkausmoottori | 1,1 kW 2 kpl | 2,2 kW | 3,7 kW | 3,7 kW | 3,7 kW |
| Invertterimerkki | ABB | ABB | ABB | ABB | ABB |
| Kontaktorin merkki | Schneider | Schneider | Schneider | Schneider | Schneider |
Pääparametri:
| Putken halkaisija | 16-63 | 32-125 | 75-250 | 110-450 | 315-630 | 315-800 |
| Ekstruuderi | 45/33 | 65/33 | 75/33 | 90/33 | 120/33 | 150/33 |
| Ontelo | yksisäikeinen | yksisäikeinen | yksisäikeinen | yksisäikeinen | yksisäikeinen | yksisäikeinen |
| Alavirtaan | LG63 | LG125 | LG250 | LG450 | LG630 | LG800 |
| Kokonaisteho (kw) | 70 | 150 | 230 | 380 | 550 | 800 |
Pääkoneen tiedot:
muovinen ruuviekstruuderi (kaksoisruuvi) | meillä on monia malleja erikoisruuvipuristimista, joista valita. Siinä on erityisesti suunniteltu ruuvirakenne, joka voi tasaisesti lämmittää, plastisoida PVC-jauhetta ja puristaa putkia. (1) Moottorimerkki: Siemens (2) Invertterimerkki: Delta (3) Kontaktorimerkki: Siemens (4) Relemerkki: Omron (5) Katkaisijamerkki: Schneider (6) Ruuvin ja tynnyrin materiaali: 38CrMoAlA. (7) Lämmitysmenetelmä: Keraaminen tai valettu alumiinilämmitys |  |
Muotti | Muotti on valmistettu korkealaatuisesta seosteräksestä, sisäinen virtauskanava on kromattu ja erittäin kiillotettu, mikä on kulutusta ja korroosionkestävää; Erityisellä mitoitusholkilla tuotannon nopeus on korkea ja putken pinta hyvä. (1) Materiaali: 40GR (2) Koko: Räätälöity |  |
Kalibrointi- ja jäähdytyssäiliö | Kalibrointi- ja jäähdytyssäiliö voi kalibroida ja jäähdyttää PVC-putken muotista. (1) Tyhjiöpumpun teho: 4 kw (2) Vesipumpun teho: 2,2 kW * 2 (3) Ruiskutusjäähdytys: ABS-suutin; Ruostumaton teräsputki (4) Ruostumaton teräs: 1Cr18NiTi (5) Säiliön halkaisija: räätälöity (6) Säiliön pituus: 6 m |  |
Kuljetuskone | Kuljetuskone voi kuljettaa PVC-putken leikkauskoneeseen. (1) Nostoteho: 1,5 kw (2) Kiinnitystapa: Pneumaattinen kiinnitys (3) Muunnin: Siemens-anturi (4) Vetotien tyyppi: Muovilohko (5) Tehokas kiinnityspituus 1800 mm |  |
Leikkuri | PVC-putkien erityinen leikkauskone hyväksyy pyörivän kiinnityslaitteen, sopii erilaisille putken halkaisijoille, välttää usein vaihdettavan kiinnityslaitteen ongelmat. (1) Moottorin leikkausteho: 1,5 kw (2) Leikkausala: räätälöity (3) Ohjausvälineet: Pneumaattinen ohjaus |  |
Pinoaja | Sitä käytetään putkien pitämiseen ja se voi purkaa putket automaattisesti. (1) Pituus: 6000 mm (2) Materiaali: Ruostumaton teräs (3) Purkamismenetelmä: Pneumaattinen purku |  |

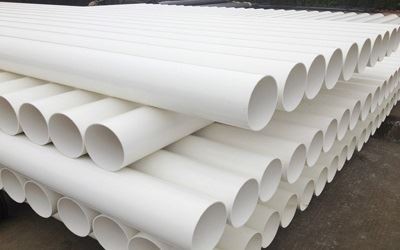

Lopputuotteet:
